Um ímã de anel parece simples, mas o orifício muda a forma como você pode usá-lo. Você não está apenas colando um ímã em uma superfície. Você pode montá-lo em um eixo, parafusá-lo em um acessório ou deslizá-lo sobre um tubo sem perder o alinhamento.
Esse orifício central também abre designs mais limpos. Você pode passar um parafuso, cabo, rolamento ou sensor pelo meio enquanto o ímã faz seu trabalho ao redor dele. Em muitas aplicações, isso significa melhor estabilidade, montagem mais fácil e menos mudanças ao longo do tempo.
Se você já teve dificuldade para montar um bloco ouímã de discocom segurança, um anel magnético geralmente resolve o problema em uma única etapa.
O que é um anel magnético?
Um anel magnéticoé exatamente o que parece: um ímã em forma de donut. Tem um diâmetro externo, um furo interno e uma espessura. Esse buraco não é apenas para aparência. Ele permite montar o ímã em torno de um eixo, parafuso ou tubo, para que permaneça centralizado e seguro.
Os ímãs em anel podem ser feitos de diferentes materiais, como neodímio, ferrita ou samário-cobalto. Eles também podem ser magnetizados de diferentes maneiras, o que muda o funcionamento do campo magnético.
Os principais recursos aos quais você deve prestar atenção incluem o tamanho do furo, a força magnética (classe) e o revestimento ou acabamento da superfície. Pequenas diferenças aqui podem alterar o ajuste do ímã, sua duração e quão seguro é usá-lo em condições reais.
Por que escolher um formato de anel?
Por que você escolheria um ímã com um buraco? O formato do anel é uma escolha prática, não um acidente.
Esse buraco central resolve problemas específicos. Ele permite montar o ímã diretamente em uma haste, eixo ou parafuso. Coisas podem passar por ele, como um fio ou uma corrente de ar. Isso integra o ímã em um sistema, em vez de apenas adicioná-lo.
Você também economiza material e peso sem perder muita energia magnética. O anel foca o campo magnético de uma forma útil.
Pense nisso como uma ferramenta multifuncional. O buraco adiciona função. Ele transforma um simples ímã em um componente com o qual você pode construir algo.
Os melhores usos para ímãs de anel
Os ímãs de anel aparecem em muitos produtos por um motivo simples: você pode montá-los com precisão e eles continuam funcionando sem sair da posição.
Motores e Geradores
Em motores, um anel magnético pode ficar ao redor de um eixo ou dentro de um rotor com alinhamento limpo. Isso ajuda o campo magnético a permanecer consistente enquanto gira. Você também vê ímãs em anel em sensores de velocidade e posição, onde um campo estável torna o sinal mais confiável.
Alto-falantes e dispositivos de áudio
Muitos alto-falantes usam ímãs{0}em forma de anel ao redor da bobina de voz. O furo mantém as peças móveis centralizadas. Isso torna o som mais limpo e reduz fricção ou distorção.
Acoplamentos e rolamentos magnéticos
Se você precisar de transferência de torque sem contato, os ímãs de anel são uma escolha natural. Eles podem ficar frente a frente através de uma pequena folga, criando um acoplamento que reduz o desgaste. Em alguns projetos, eles também suportam rolamentos magnéticos onde o baixo atrito é importante.
Separadores Magnéticos e Filtração
Os ímãs de anel são usados em alguns sistemas de separação onde o material flui através de um tubo ou alojamento. O orifício permite a passagem de uma haste, tubo ou núcleo enquanto o ímã atrai partículas ferrosas ao seu redor.
Dispositivos médicos e de laboratório
Em laboratórios, muitas vezes você precisa de uma força de retenção pequena e repetível. Os ímãs de anel podem fixar acessórios, tampas ou porta-ferramentas com um parafuso no centro. Eles também são comuns em dispositivos onde as peças devem estar sempre alinhadas.
Robótica e Automação
Os ímãs em forma de anel ajudam no posicionamento rápido e em tarefas simples de escolher-e{1}}colocar. Você pode montá-los em-efetores finais, gabaritos ou pinos localizadores. O orifício facilita a montagem e evita que o ímã gire sob vibração.
Faça você mesmo e montagem
Para construções práticas, os anéis magnéticos são ótimos para suportes, ganchos e painéis removíveis. Você pode parafusá-los e ainda obter uma forte força de retenção. É uma solução limpa quando você deseja algo seguro, mas fácil de remover.
Materiais comuns para ímãs de anel
|
Material |
Força (para tamanho) |
Custo |
Resistência à temperatura |
Resistência à corrosão |
Indústrias típicas |
|
NdFeB (neodímio) |
Muito alto. Melhor quando você precisa de um puxão forte em um anel compacto. |
Médio-Alto |
Baixa a Média (notas padrão), melhor com notas-altas e temporárias |
Baixo sem revestimento. Necessita de Ni, epóxi ou outra proteção em uso úmido/salgado. |
Motores, sensores, robótica, alto-falantes, eletrônicos de consumo |
|
Ferrita (Cerâmica) |
Baixo-Médio. Um anel maior é necessário para a mesma força. |
Baixo |
Alto (lida bem com o calor) |
Alto. Apresenta bom desempenho em ambientes úmidos. |
Motores simples, alto-falantes, separadores magnéticos e uso industrial em geral |
|
SmCo (Samário Cobalto) |
Alto. Forte e estável, especialmente em altas temperaturas. |
Alto |
Muito alto (excelente estabilidade-de alta temperatura) |
Alto. Melhor que o NdFeB em ambientes agressivos. |
Aeroespacial, dispositivos médicos, motores de alta-temperatura, sistemas de defesa/precisão |
|
AlNiCo |
Médio. Boa estabilidade, mas menor coercividade. |
Médio |
Muito alto |
Alto |
Sensores, instrumentos, projetos de motores legados, aplicações-de temperatura estável |
Escolha NdFeB para resistência máxima em um espaço pequeno, ferrite para baixo custo e boa resistência à corrosão, SmCo para altas temperaturas e condições adversas e AlNiCo quando a estabilidade de temperatura é mais importante do que a força de tração bruta.
Como escolher o anel magnético certo
Escolher o anel magnético certo significa equilibrar quatro fatores principais.
Tamanho
Comece com o seu espaço. Você precisa de três medidas: o diâmetro externo, o diâmetro interno (tamanho do furo) e a espessura. O furo deve caber no seu eixo ou parafuso. Ímãs mais grossos são geralmente mais fortes.
Força ou Grau
Trata-se de poder magnético. Um número de grau mais alto (como N52) significa um ímã mais forte. Mas mais forte nem sempre é melhor. Combine a força com sua tarefa. Usar um ímã muito poderoso pode ser inseguro e um desperdício.
Revestimento
Se houver umidade, sal, produtos químicos ou suor, você precisará do revestimento certo. O níquel é comum, o epóxi é melhor para ambientes agressivos e as tampas de aço inoxidável podem ajudar em casos especiais.
Temperatura
Todo material magnético tem um limite. Exceda a temperatura máxima de operação e perderá resistência permanentemente. Verifique as especificações do grau do seu ímã. Se sua aplicação esquentar, você pode precisar de um ímã classificado para temperaturas mais altas, mesmo que seja um pouco menos potente em temperatura ambiente.
Tolerâncias, magnetização e pólos
Mesmo um anel magnético forte pode ter um desempenho ruim se o ajuste ou a magnetização estiverem errados. Esta é a parte que as pessoas pulam e depois se perguntam por que a montagem parece inconsistente.
Tolerâncias
As tolerâncias informam o quanto as dimensões de um ímã podem variar em relação ao tamanho declarado. Os ímãs de anel precisam de um ajuste perfeito. Se o furo interno estiver muito apertado, você corre o risco de quebrar o ímã durante o-ajuste por pressão. Se estiver muito solto, o ímã pode se deslocar e perder a repetibilidade. Sempre considere seu método de montagem e deixe uma pequena folga para peças-do mundo real.

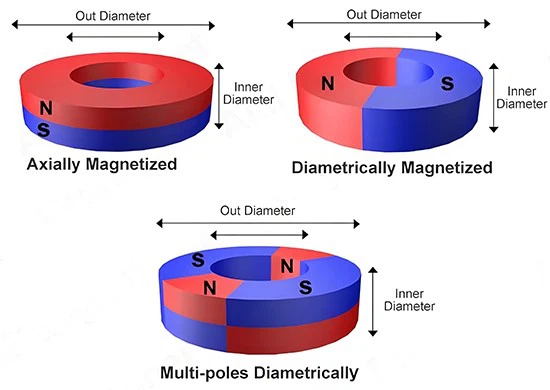

Magnetização
A magnetização axial significa que os pólos norte e sul estão nas faces planas. Isso é comum para fixação e fixação, onde o ímã é puxado diretamente em direção a uma superfície de aço.
A magnetização radial significa que os pólos correm ao redor do anel, da parede interna para a parede externa. Isso é útil em motores e sensores, onde é necessário um campo que funcione em torno da circunferência.
Poloneses
Alguns ímãs de anel são multi-polos, o que pode melhorar os sinais do sensor e suavizar o comportamento do motor. Se você estiver usando um sensor Hall ou uma configuração estilo-de codificador, a contagem de pólos é tão importante quanto a força.
Erros Comuns
É fácil cometer alguns erros simples ao trabalhar com ímãs de anel. Evitar esses erros comuns economiza tempo e dinheiro.
Rachaduras e lascas
Os ímãs de neodímio são frágeis. Eles podem quebrar se baterem juntos. Eles também podem lascar se forem forçados a um eixo um pouco grande demais.
Sempre junte os ímãs com cuidado. Nunca usine ou perfure você mesmo.
Forçando um ajuste apertado
Os ímãs de neodímio e ferrite são duros, mas quebradiços. Se você pressionar-um anel magnético sem folga, ele poderá quebrar sem aviso. Use a tolerância correta, adicione um chanfro e evite martelar as peças no lugar.
Superaquecendo o ímã
O calor pode reduzir permanentemente a resistência. Não presuma que “está tudo bem” porque a parte está quente. Verifique sua temperatura operacional e escolha um tipo ou material que possa suportar isso.
Revestimento Errado para o Meio Ambiente
Esse revestimento de níquel brilhante funciona muito bem em ambientes internos. Mas coloque-o em um ambiente úmido ou salgado e ele ainda poderá corroer com o tempo.
Para condições adversas, você precisa de um revestimento mais robusto, como epóxi ou um revestimento de níquel-cobre-de níquel pesado. A escolha errada leva à ferrugem e ao enfraquecimento do ímã.
Escolhendo a magnetização errada
A magnetização axial versus radial não é um detalhe. Isso muda a forma como o campo funciona. Axial é melhor para um puxão reto. Radial é frequentemente necessário para motores e sensores. Se você escolher o errado, o desempenho nunca será “sintonizado”.
Perguntas frequentes
P: Os ímãs em anel são mais fortes do que os ímãs em disco?
R: Não automaticamente. Um anel magnético pode ser muito forte, mas o orifício reduz o volume. A resistência depende do material, tamanho, qualidade e do entreferro.
P: O que é melhor para ímãs em anel: neodímio ou ferrite?
R: O neodímio é melhor quando você precisa de alta resistência em um espaço pequeno. A ferrita é melhor quando o custo, a resistência à corrosão ou a tolerância a temperaturas mais altas são mais importantes.
P: Quando você precisa de magnetização radial?
R: A magnetização radial é frequentemente usada em motores, geradores e projetos de sensores/codificadores onde o campo magnético precisa trabalhar ao redor da circunferência do anel.
P: Você pode perfurar ou usinar um anel magnético?
R: Não é recomendado. Os ímãs são frágeis e podem rachar, e o pó de usinagem pode ser perigoso. É melhor solicitar o tamanho e a tolerância corretos desde o início.
P: Como faço para separar com segurança dois anéis magnéticos fortes que estão colados?
R: R: Não tente separá-los com a mão. Separe-os. Empurre um ímã lateralmente para fora da borda do outro. Mantenha os dedos afastados para evitar beliscar. Você também pode usar um espaçador não{4}}magnético, como uma cunha de madeira, para separá-los.
P: Os anéis magnéticos podem ficar molhados?
R: R: Depende inteiramente do revestimento. Os ímãs-de neodímio folheados a níquel padrão têm uma fina camada protetora, mas podem corroer com exposição prolongada.
Conclusão
Então, aí está. O anel magnético simples, com seu orifício central inteligente, é mais do que apenas uma forma. É uma solução prática. Ele transforma uma força magnética básica em um componente funcional para motores, alto-falantes, filtros e projetos DIY.
Seu verdadeiro poder está em como ele se encaixa no seu design, literalmente. Pensando no tamanho, no material, no revestimento e, especialmente, na escolha crítica entre magnetização axial e radial, você pode resolver problemas mecânicos específicos.
O objetivo é combinar o ímã com o trabalho. Considere o seu ambiente, a resistência necessária e o espaço físico. Evite as armadilhas comuns, como rachaduras, calor ou corrosão, fazendo escolhas informadas desde o início.
Se você quiser uma recomendação rápida, entre em contato com oGrande MagtechEquipe com detalhes e desenhos de sua aplicação. Podemos ajudá-lo a selecionar um anel magnético que se ajuste, dure e tenha um desempenho consistente em condições-do mundo real.
